目录
5 个部分把事情讲清楚：为什么做、怎么做、准不准、效果怎样、下一步做什么。
存在问题 ①：设计-施工-验收割裂
各阶段数据孤岛，问题发现滞后，难以形成闭环。
存在问题 ②：现场实测难留痕
缺乏完整的数字化记录，数据难以追溯和复核。
存在问题 ③：人工测量效率低
空间复杂、构件密集，传统方法难以高效测量。
存在问题 ④：偏差不直观
设计模型有信息，但缺少真实施工现状数据对照。
存在问题 ⑤：返工成本高
定位慢、责任界面不清，导致返工成本大幅增加。
工具原理（1/5）：扫描采集
把现场真实的三维几何，完整地带回数字世界。
工具原理（2/5）：坐标对齐
让现场数据与设计模型在同一个坐标系里“精准对话”。
工具原理（3/5）：测量标注
在电脑上“拉卷尺”，快速测量距离、高差与角度，不再受限于现场环境。
工具原理（4/5）：偏差可视化
将抽象的误差数字，变成一眼可见的红蓝热力图。
工具原理（5/5）：表格交付
从“口说无凭”到“结构化报告”，每一项偏差皆有据可查。
预期目标（1/5）：交付闭环
从“一次性测绘”走向“可持续复用的交付闭环”。
预期目标（2/5）：可验收
从“大概差不多”走向“厘米级精准可核验”。
预期目标（3/5）：可查得清
从“事后无据可查”走向“留痕追溯、铁证如山”。
预期目标（4/5）：标准化
从“人为经验判断”走向“机器模板化自动评判”。
预期目标（5/5）：批量化
从“单项目救火”走向“全省/全局范围规模化应用”。
工作思路（1/5）：扫描采集
第一步：将物理世界的现场环境，转化为高精度的三维数字资产。
工作思路（2/5）：基准对齐
第二步：把点云与 BIM 模型拉进同一个坐标系，为偏差分析建立基准。
工作思路（3/5）：规则梳理
第三步：明确“查哪里”、“怎么查”以及“允许的偏差范围是多少”。
工作思路（4/5）：系统计算
第四步：让系统自动跑批处理，生成一目了然的全局误差热力图。
工作思路（5/5）：复测输出
第五步：带着问题清单回现场“精准打靶”，虚实印证后闭环交付。
误差分析
把误差拆成“设备/扫描/对齐/测量”四类来源，给出工程可用标准。
实测效果：三维浏览
三种视图：着色扫描点 / 设计模型（BIM） / 偏差颜色图（对比色彩扫描点）。

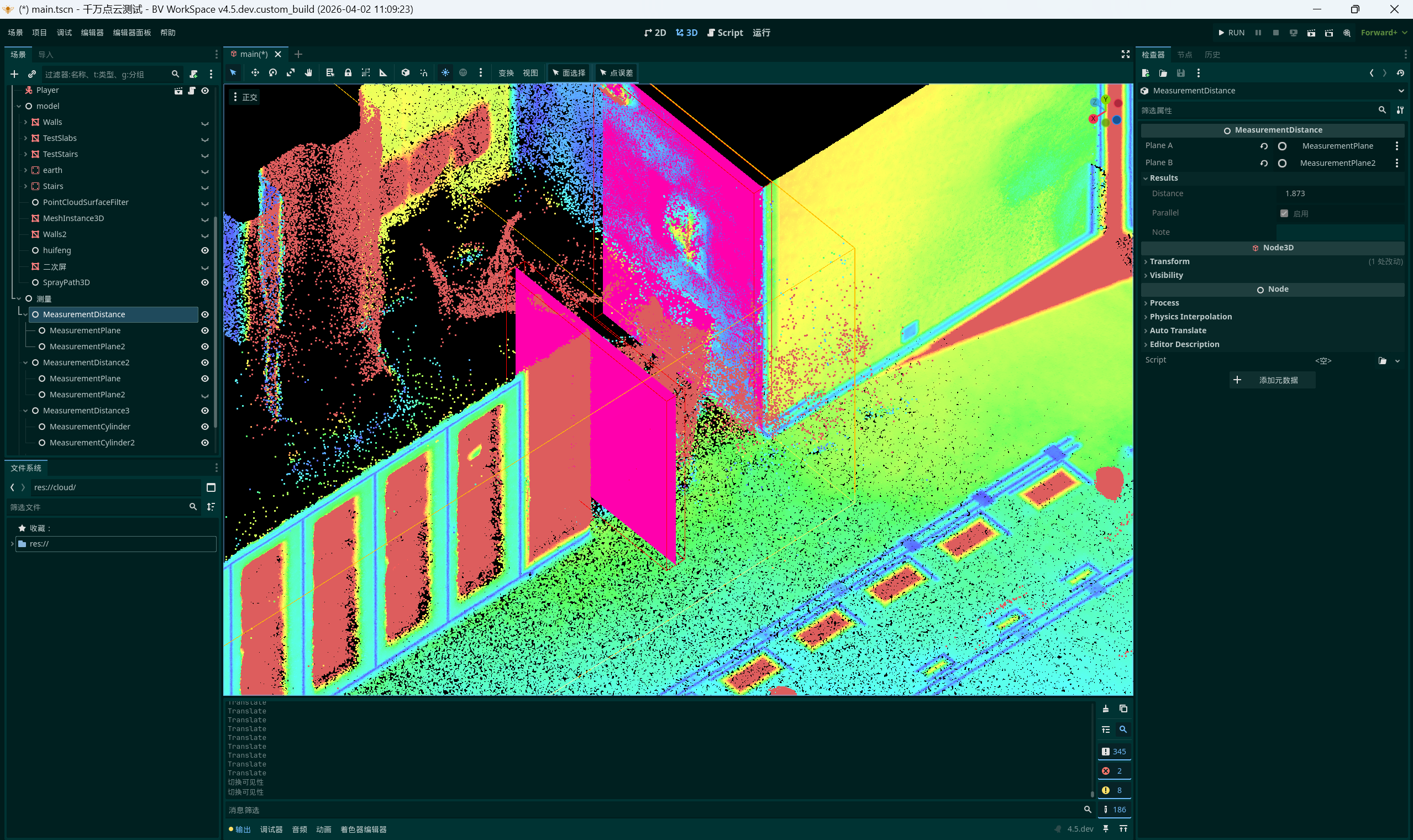

问题发现：截图 + 数据
在三维场景中直接完成测量、标注与导出，让“发现问题”可重新核对、可查得清。
数据记录测量类型、点位、距离/角度、偏差
依据材料支持复测与验收流程跑通
关键点：把“问题”从一句话，变成“位置 + 截图 + 数据 + 允许偏差判定”。
| 问题项 | 测量方式 | 实测结果（示例） |
|---|---|---|
| 门洞净宽 | 点到点 | 1.873m（偏差 +12mm） |
| 设备基础偏位 | 点到面 | 18mm（偏差超允许值） |
| 墙面垂直度 | 面到面 | 1.1°（建议核对） |

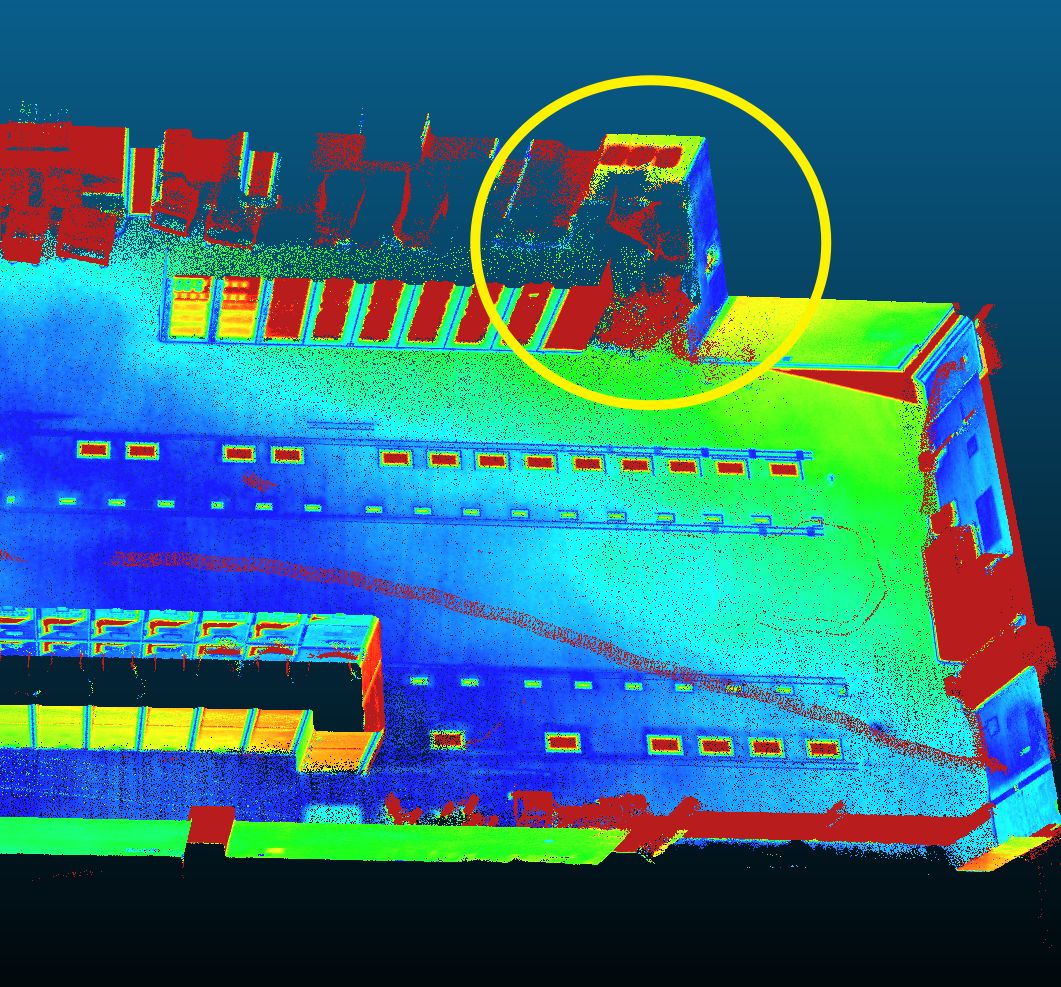

实测对比：问题点 01
图中黄色圈选处为问题位置；对比“扫描测量”与“现场实测”的一致性。
结论：该问题点位的扫描测量与现场实测误差为 1mm，满足工程核对的精度需求。

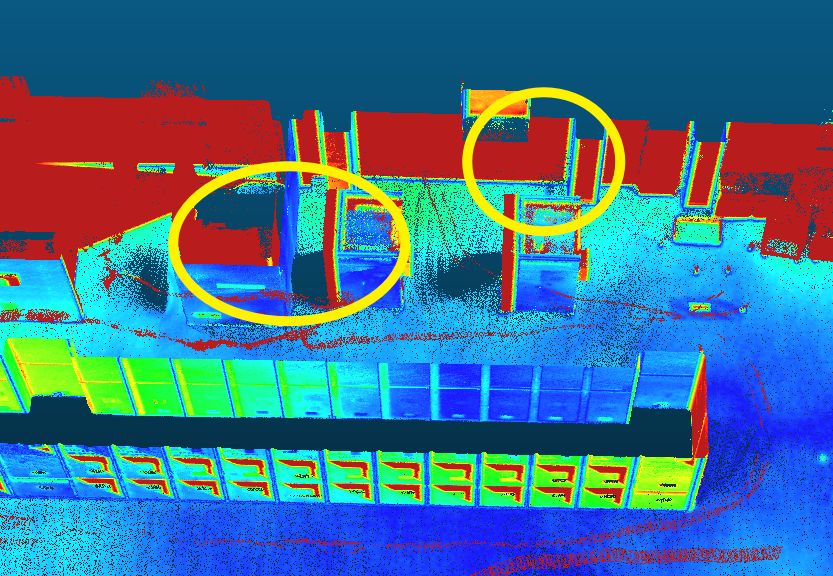

实测对比：问题点 02
图中黄色圈选处为问题位置；同一张图包含 2 个测量点位。
| 测量项 | 扫描 | 实测 | 偏差 |
|---|---|---|---|
| 点位 A | 1409 | 1410 | +1 |
| 点位 B | 669 | 678 | +9 |
结论：点位 A/B 的误差分别为 +1mm、+9mm，用于工程核对具备一致性。

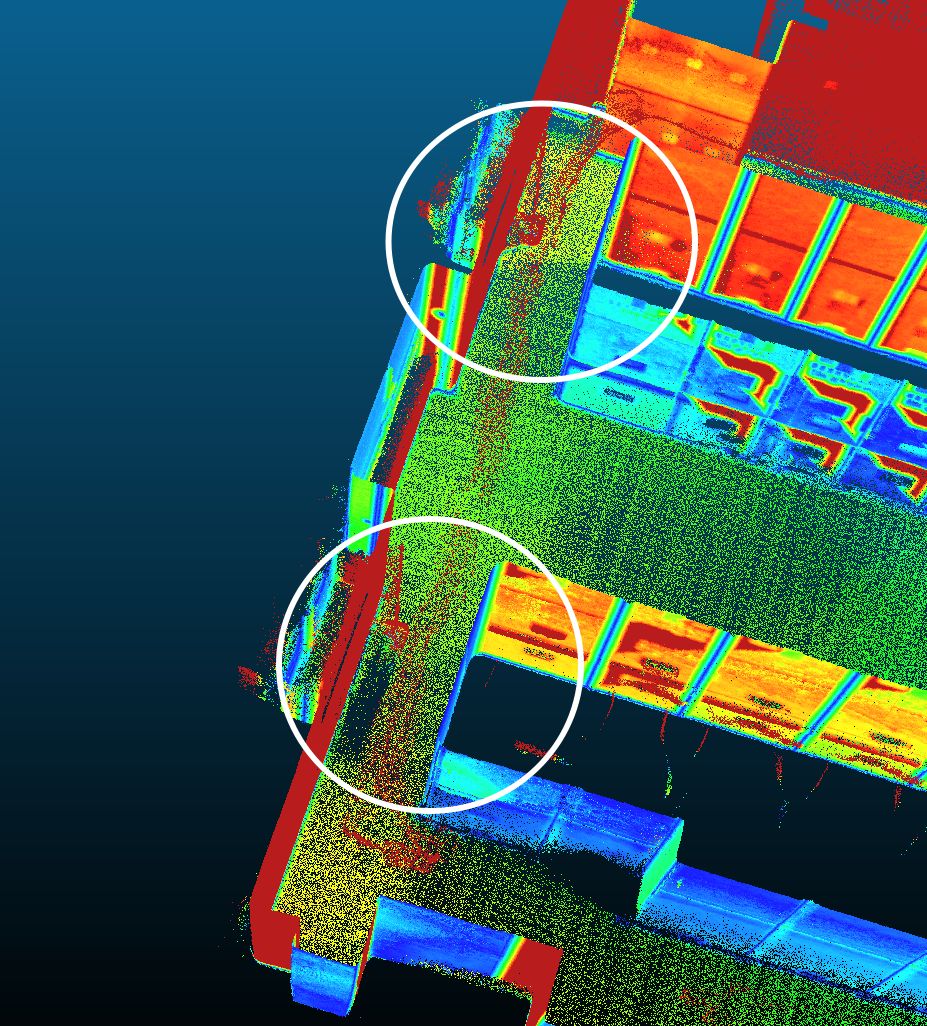

实测对比：问题点 03
图中白色圈选处为问题位置；同一张图包含上下 2 个测量点位。
| 测量项 | 扫描 | 实测 | 偏差 |
|---|---|---|---|
| 上 | 857 | 864 | +7 |
| 下 | 850 | 860 | +10 |
结论：上/下点位的误差分别为 +7mm、+10mm，用于工程核对具备一致性。
软件处理自动化
软件侧一键：模板 → 自动批量计算 → 自动输出（留痕可查、可核对）。
后续计划
钢结构吊装 / 土建交安 / 批量化测量 / 排管工井。
算法演示
把关键能力“讲清楚”：轨迹闭合纠偏（走一圈拉回）、惯导辅助校正（IMU）、扫描数据精对齐与融合（ICP）。
ROI / 收益（示例）
用数据证明价值：更快、更准、更好交付（留痕可查）、更易规模化。
问题闭环案例
一条流程跑通：发现 → 判定 → 整改 → 核对，让验收更省心。
闭环案例：Before / After
把“跑来跑去的人工测量”变成“可核对的三维实景交付”：同一张图讲清差别。
试点方案：验收指标
先小范围跑通，再规模化推广：用统一口径验收“效率、准确性、争议减少”。
THANKS
感谢聆听 · 欢迎交流
欢迎基于项目现场一起把流程跑顺、把指标跑实
